Bil Motorcykel rostfritt stålrör

Zhejiang Shuangsen Metal Technology Co., Ltd., en tillverkare av högpresterande rörformade produkter, levererar rostfritt stålrör för bilmotorcyklar konstruerade för svåra dynamiska belastningar och termisk cykling. Till skillnad från svetsade standardrör, säkerställer vår process en skuggfri svetssöm via kväveskyddad svetsning och ren väteblank glödgning vid 860°C. Mekaniska egenskaper överstiger konsekvent 690 MPa draghållfasthet med >30 % expansion, validerat genom tillplattande, böjnings- och expanderande tester. 1000 timmars saltspray bekräftar korrosionsbeständigheten. Tillgänglig i 409/410/304/316L, Φ8–273 mm, 0,4–3,5 mm vägg – idealisk för avgassystem, stötdämparcylindrar, krängningshämmare och motorcykelramar.

Konstruerad för dynamisk belastning och termisk cykling

Avgassystem, stötdämparcylindrar och ramkonstruktioner kräver slangar som tål vibrationer, högtemperaturoxidation och mekanisk utmattning. Denna produktlinje är validerad genom ett omfattande testsystem som simulerar verkliga driftsförhållanden:

• Draghållfasthet≥690 MPa – verifierad genom universell testning enligt ASTM E8.
• Expansionshastighet>30 % – säkerställer duktilitet för pressning och ändformningsoperationer.
• Tillplattning test– ingen bristning eller sprickbildning när den komprimeras till angiven höjd.
• Böjningstest– 180° böj över dornen utan brott.
• 1000 timmars saltspraytest– ytan förblir korrosionsfri (ASTM B117).

Dessa indikatorer är inte teoretiska; de verifieras rutinmässigt på varje produktionsparti. Jämfört med generiska svetsade rör som ofta misslyckas under utvidgning eller böjning med snäv radie, klarar denna produkt konsekvent destruktiva tester, vilket minskar mängden skrot i nedströms tillverkning.

Materialkvalitet dikterar korrosionsbeständighet, värmetolerans och formbarhet. Följande tabell beskriver de primära betygen som erbjuds för bil- och motorcykelapplikationer. 304 och 316L finns också tillgängliga på begäran, med jämförbar mekanisk prestanda.

Kvalitet	C (≤)	Si (≤)	Mn (≤)	P (≤)	S (≤)	Cr	Ni (≤)	Ti
409	0.08	1.00	1.00	0.045	0.045	10.5–11.75	0.50	6×C～0,70
409L	0.06	1.00	1.00	0.015	0.015	10.5–11.75	0.50	10×C–0,75
410	0.04	1.00	1.00	0.045	0.045	10.3–12.5	0.50	—

Notera: 304 och 316L finns även med standardkompositioner 18-8 respektive 16-2-2.

Verifierade mekaniska egenskaper – draghållning, flyt, töjning

Varje klass testas för konsekvent mekanisk respons. Värdena nedan är härledda från faktiska produktionssatser, inte litteraturgenomsnitt.

Kvalitet	Draghållfasthet (MPa)	Utbyte (MPa)	Förlängning (%)	Hårdhet (HV)
409	460	265	32	140
409L	410	235	37	123
410	365	195	22	200

Värmebehandling:Klockugnsglödgning vid 860°C ±10°C. Intermittent drifttemperatur upp till 815°C; kontinuerlig drift upp till 675°C. Denna termiska stabilitet är kritisk för avgaskomponenter som utsätts för direkt motorvärme och upprepade termiska cykler.

Ytmekanisk polering – 180# till 800# Spegel

Ytans skick påverkar både korrosionsbeständigheten och det estetiska utseendet – särskilt för synliga ramar och rullburar. Vår polerlinje stödjer:

• Ljus yta– 180# till 400# korn, satinfinish för funktionella komponenter.
• Spegelyta– 400# till 800# grit, reflekterande finish för dekorativa eller synliga delar.
• Polering utförs mekaniskt, vilket säkerställer enhetlig riktning och djup.
• Ingen kemisk blekning – behåller den ursprungliga korrosionsbeständigheten och undviker intergranulära angrepp.

Jämfört med kemiskt upplysta rör, uppvisar vår mekaniskt polerade yta bättre långtidsmotstånd mot angrepp och lider inte av korngränsets etsning.

Dimension Matrix – OD och tjocklekskombinationer

Följande storleksintervall produceras regelbundet. Anpassade dimensioner stöds också med korta ledtider.

OD-intervall (mm)

0.5

0.6

0.7

0.8

0.9

1.0

1.2

1.5

2.0

2.5

3.0

4.0

Φ25 och nedan

●

●

●

●

●

●

●

●

●

●

●

●

Φ25 ~ Φ44,5

●

●

●

●

●

●

●

●

●

●

●

●

Φ44,6 ~ Φ63,5

●

●

●

●

●

●

●

●

●

●

●

●

Φ76,2 ~ Φ101,6

●

●

●

●

●

●

●

●

●

●

●

●

Φ101.6 och uppåt

●

●

●

●

●

●

●

●

●

●

●

●

● allmänt tillgänglig; andra kombinationer kan offereras på begäran.

Standardlängd: 6000mm. Längdområde: 3500mm–7500mm. OD-intervall: Φ8mm–Φ273mm. Väggtjocklek: 0,40 mm–3,5 mm.

Rigorös testning – bortom standardkraven

Varje parti genomgår en serie destruktiva och icke-förstörande tester för att verifiera formbarhet och korrosionsbeständighet. Dessa metoder är anpassade till standarderna ASTM A554, JIS G3446 och GB/T 12770:

• Tillplattning test– provet tillplattat till föreskriven höjd; inga sprickor eller delaminering.
• Böjningstest– 180° böj över dornen; ingen fraktur.
• Expanderande test– konisk dornexpansion upp till 30 % OD; ingen bristning.
• Mekaniska egenskaper– drag, flyt, töjning enligt ASTM E8.
• Saltspraytest– 1000 timmar per ASTM B117; ytbetyg 9/10 eller bättre.

Dessa tester utförs internt och kan bevittnas av tredjepartsinspektörer. Testrapporter tillhandahålls med varje försändelse, vilket säkerställer full spårbarhet.

Direktapplikationer inom bil- och motorcykelproduktion

Denna produkt är speciellt utformad för tillverkning av stora volymer av:

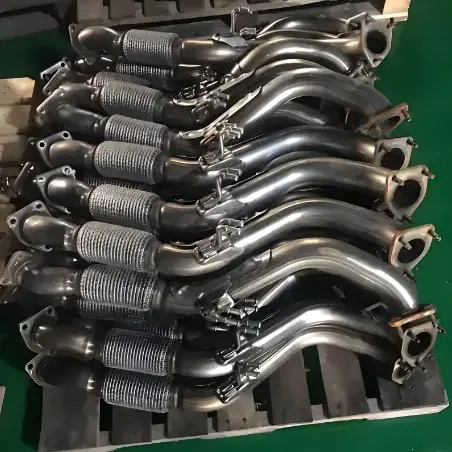

• Avgassystem– huvudrör, resonatorer och avgasrör – värme- och korrosionsbeständiga.
• Stötdämparcylindrar– Högtryckshydraulikslang med slät inre borrning.
• Krängningshämmare / krängningshämmare– höghållfasta rör för chassistabilitet.
• Motorcykelramar– konstruktionsrör med konsekvent väggtjocklek och svetsintegritet.

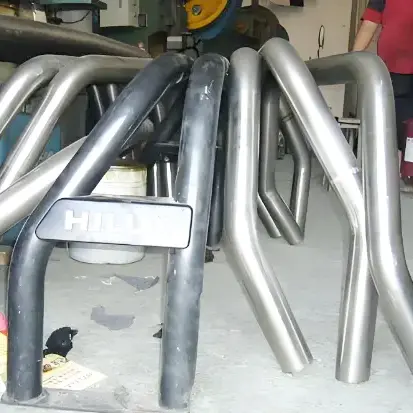

• Rullburar– Säkerhetskritiska komponenter som kräver hög duktilitet och slagtålighet.

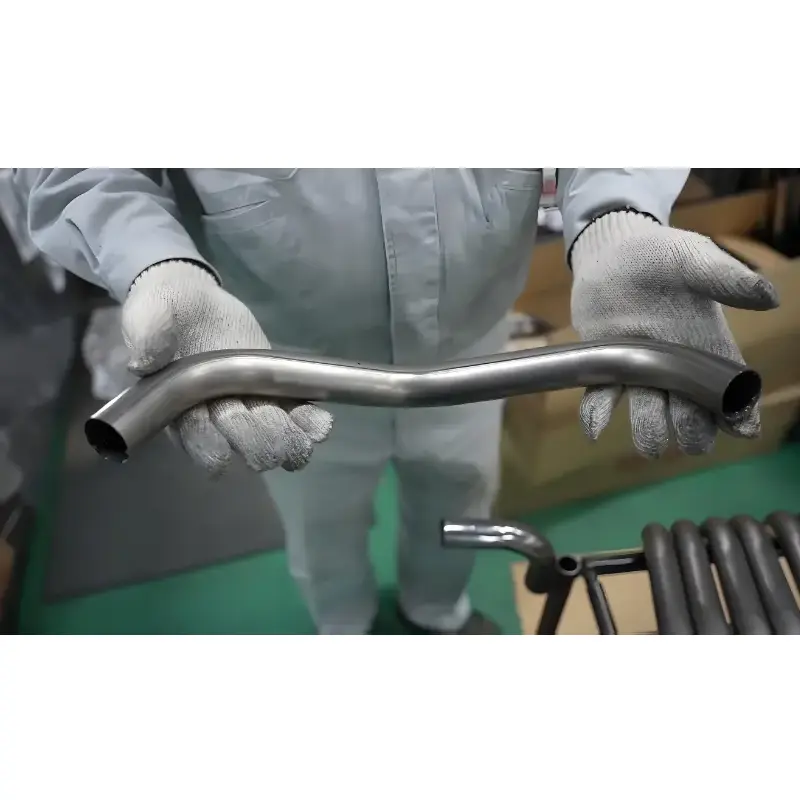

Kombinationen av hög expansionshastighet (>30 %) och skuggfri svetsning gör att tillverkare kan utföra sekundära operationer (utvidgning, bockning, gängning, smidning) utan förvärmning eller mellanglödgning – vilket minskar produktionskostnaden och cykeltiden.

Varför den här produkten överträffar alternativen

• Formbarhetsmarginal– expansion >30 % jämfört med branschgenomsnitt 20–25 %; färre avslag vid böjning och böjning.
• Svetssömskvalitet– kväveavskärmad + ren vätgasglödgning ger en söm som inte skuggar eller oxiderar under polering.
• Korrosionssäkerhetsmarginal– 1000 timmars saltspraytest säkerställer långvarig motståndskraft även i vägsalt och fuktiga miljöer.
• Ytkonsistens– mekanisk polering från 180# till 800# ger jämn lyster utan kemiska fläckar.
• Betygsflexibilitet– 409, 409L, 410, 304, 316L – en leverantör för både ferritiska och austenitiska krav.
• Måttområde– Φ8–273 mm OD, 0,4–3,5 mm vägg – täcker hela spektrumet av fordonsslangbehov.

Jämfört med importerade motsvarigheter erbjuder denna produkt jämförbara eller överlägsna mekaniska testresultat, med kortare ledtider och direkt teknisk support från produktionsteamet.

Tekniska vanliga frågor – Fordon och motorcykelslangar

Vad betyder "skuggfri svets" i praktiken?

Efter polering är svetssömmen visuellt oupptäckbar – ingen missfärgning, inget spår och ingen korngränsetsning.

Kan denna slang svetsas till andra komponenter?

Ja – TIG-, MIG- eller lasersvetsning är kompatibel. Den kväveskyddade primära svetsen säkerställer metallurgisk kompatibilitet med sekundär fogning.

Utförs 1000h saltspraytestet på polerade eller opolerade prover?

På polerade prover (spegelfinish), simulerar faktiska yttillstånd för slutanvändning.

Vilken är den maximala tillgängliga längden?

Typiskt 6000 mm raka längder; anpassade längder från 3500 mm till 7500 mm finns tillgängliga.

Hur förpackas produkten för att förhindra ytskador under frakt?

Varje tub är sammanflätad med kraftpapper, buntad med PE-skum och insvept i fuktbarriärfilm innan låda.

Uppfyller denna produkt OEM kvalitetskrav?

Ja – produkten levereras regelbundet till fordonsleverantörer i nivå 1 och uppfyller eller överträffar standarderna ASTM A554, JIS G3446 och GB/T 12770.

Produktionsmiljö & ackrediteringar

• ISO9001 (Kvalitet), ISO14001 (Environmental), ISO45001 (Arbetshälsa) certifierad.
• ISO13485 (medicinsk utrustning) – tillämplig för varianter med hög renhet.
• "National High-tech Enterprise" och "Specialiserade, raffinerade, unika och nya lilla jätte".
• Internt metallurgiskt labb med OES-spektrometer och universell testmaskin.
• Alla produktionsdata – inklusive glödgningstemperatur, svetsström och poleringshastighet – registreras och bevaras i 10 år.

Denna infrastruktur säkerställer att varje parti av rostfritt stålrör för bilmotorcyklar tillverkas under kontrollerade förhållanden, med dokumenterade bevis på överensstämmelse.

Livscykelöverväganden – Material- och bearbetningseffektivitet

• Hög formbarhet minskar skrot under stansning, bockning och utvidgning – upp till 5 % materialbesparing.
• Ljusglödgning eliminerar betning, vilket minskar kemiskt avfall och vattenförbrukning.
• 409/409L kvaliteter erbjuder lägre nickelhalt, vilket ger kostnadsstabilitet och säkerhet i leveranskedjan.
• 100 % återvinningsbar – kompatibel med standard återvinningsströmmar av rostfritt stål.
• Konsekvent väggtjocklek säkerställer förutsägbar vikt och materialanvändning för OEM-produktionslinjer.

Dessa faktorer bidrar till en lägre total tillverkningskostnad för bil- och motorcykeltillverkare, utan att kompromissa med produktkvalitet eller hållbarhet.

Tillförlitlig leverans för krävande bil- och motorcykelproduktion

Med över 25 års metallurgisk erfarenhet har vi förfinat produktionen av rostfritt stålrör för bilmotorcyklar för att möta de dubbla kraven på mekanisk robusthet och korrosionsbeständighet. Våra interna tester – inklusive expansion, tillplattning, böjning och saltspray – bekräftar att denna produkt konsekvent uppfyller eller överträffar de specifikationer som krävs för avgassystem, stötdämpare, ramar och rullburar.

Shuangsen Pipe Industryär dedikerad till att bygga ett världskänt kinesiskt varumärke för precisionsrör av rostfritt stål. Vår kombination av avancerad svetsteknik, ren vätgasglödgning och rigorös kvalitetskontroll säkerställer att varje slanglängd levererar pålitlig prestanda i verklig bil- och motorcykeltillverkning. För projekt som kräver formbarhet, korrosionsbeständighet och konsekvent svetskvalitet, representerar denna produktlinje ett riktmärke i kvalitet och värde.

— Shuangsen: precisionsslang för rörlighet och hållbarhet. —
